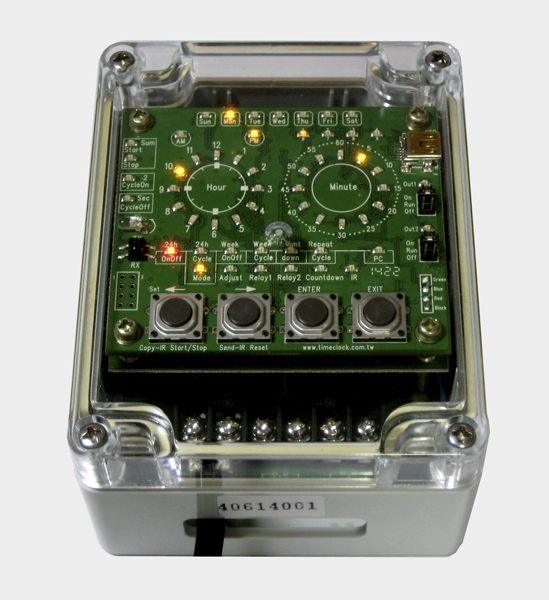

萬用定時器 MultiFunction Timer 可程式定時器 Programmable Timer
可學習紅外線遙控器,可用紅外線定時冷氣或電視"開"與"關"
也可使用繼電器定時招牌或路燈,雙迴路,2個16A/250VAC Relay


特點- 電子式定時器,台灣設計製造,工業規格
1. 全年(某年某月某日)定時,星期,24小時定時,可選擇功能:開關,循環,短脈衝,假日
2. 可學習紅外線遙控器“開”與“關”並控制冷氣空調開與關,紅外線訊號“開”與“關”與繼電器同步
3. USB設定排程,每組開關可設定50個事件,兩組共100個事件
4. 面板可直接使用四種模式定時,24h On/Off,24h Cycle,Week On/Off,Week Cycle
5. 溫度補正時鐘晶片TCXO,溫度範圍-15℃~60℃
6. 內含CR2032鋰電池(可更換),停電補償10年
7. 可選擇美國,歐洲,澳洲夏季時間自動調整,季節和月份設定
8. 特殊功能:倒數計時,雙調計時
9. 輸入電壓100V~240V AC或 直流DC 5V USB
10. 兩組(兩路)開關繼電器,每組 16A/250V AC 電阻負載
11. 定時最小間隔時間為1分,倒數計時,雙調計時,短脈衝,最小間隔時間為1秒
12. 成品尺寸:90×115×55mm,材質:PC "Polycarbonate"




應用: 冷氣空調,電視,電暖器,招牌,水族箱,定時開關
面板可直接使用按鍵設定"每日定時","每星期定時","倒數計時","雙調計時"快速設定


外殼有EPDM防水墊圈,可在室外使用(請直立安裝)
外殼使用PC材質,外殼耐溫: -40℃至120℃

特價2950元
我要買 萬用定時器,路燈招牌專用

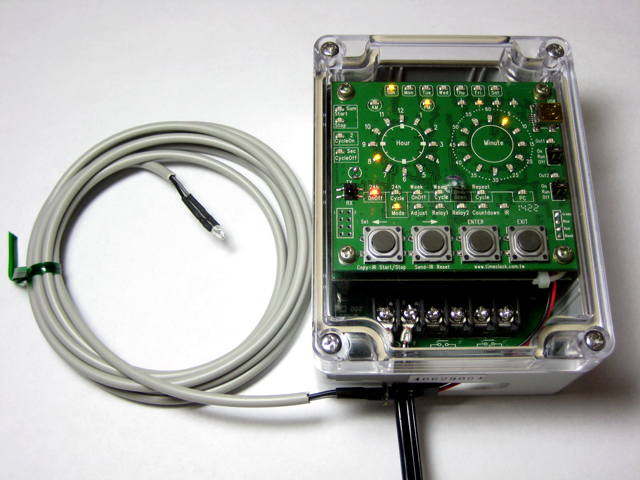

加長型萬用定時器,方便安裝~紅外線發射器可延長兩米,

特價2980元
我要買 加長型萬用定時器,冷氣專用

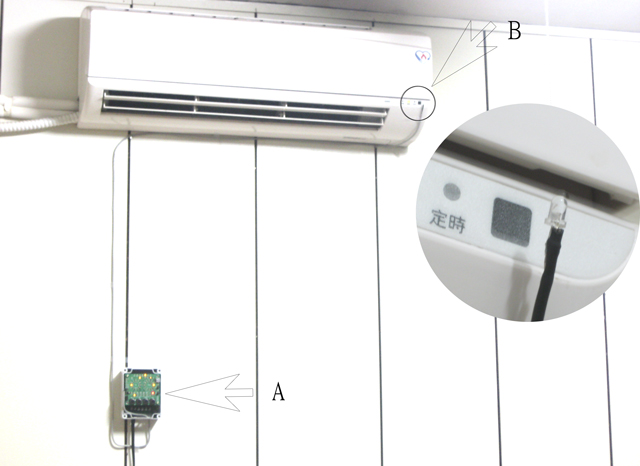

安裝快速,不需修改冷氣控制器,室內使用有上蓋固定磁鐵,輕巧方便,不須鎖螺絲

A:萬用定時器,可固定在冷氣下方
B:紅外線發射器,只要黏貼在冷氣接收器旁即可





特點說明

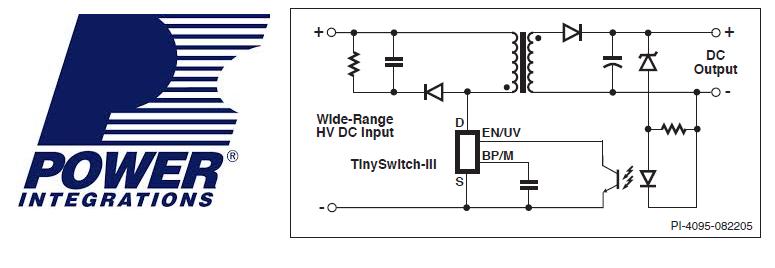

萬用定時器使用國際電源大廠 Power Integrations 電源IC, 交換式電源,Flyback 技術,
全日系EC電容,效率高,壽命長
110V,220V AC 通用電源輸入 Universal Input Supply
另可透過 miniUSB,5V供電

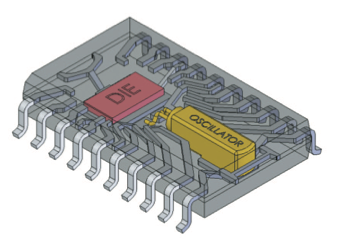

使用 NXP(飛利浦)溫度補正時鐘晶片,內藏的32.768kHz的石英晶體OSCILLATOR
透過晶片內的溫度計,每分鐘精確調整時間誤差,準確,準時
萬用定時器內含有CR2032鋰電池,停電不需調整時間長達10年,

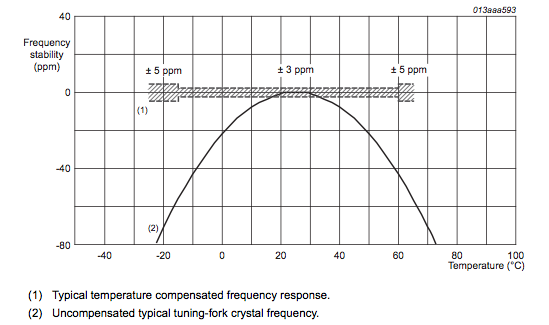

(1)虛線(萬用定時器)內是有溫度補正的曲線,時間誤差不會隨溫度改變, 只有+/-3ppm -> 0.2592秒/每日
(2)實線(一般定時器)是沒有溫度補正的曲線,在-15與60度C時誤差很大, 會不準,需要常常校正

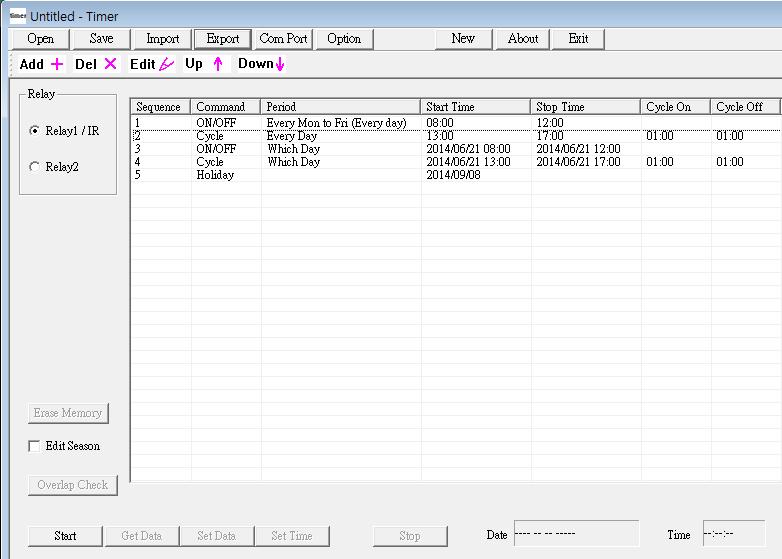

可透過USB設定時間排程,每組開關可設50組事件,兩組開關共100組
使用軟體設定更清楚, 所有時間設定一目了然
可特定時間定時,整年,每月,那天,
學校每周上課時間,工廠排班班表
或是依照每年行事曆排定上班時間,下班時間,
使用EEPROM記憶體,停電資料不會消失

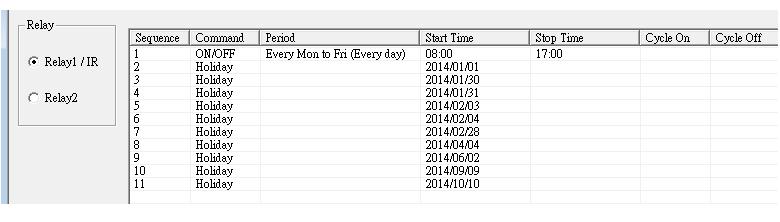

2014年 上班時間設定

開啟時間,周一至周五早上8:00至下午5:00
年節假日(過年,端午,中秋)停工,可設定(Holiday)扣掉假日,就是整年的工作時間,簡單明瞭

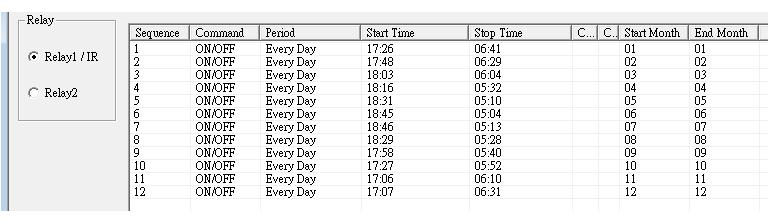

2014年 台北 日出 日沒 時間

廣告招牌可依照"路燈點燈時間表"使用,依季節月份調整日出日落,可替代天文鐘控制器

1月1日~1月31日 開 17:26 關 6:41
2月1日~2月28日 開 17:48 關 6:29
3月1日~3月31日 開 18:03 關 6:04
4月1日~4月30日 開 18:16 關 5:32
5月1日~5月31日 開 18:31 關 5:10
6月1日~6月30日 開 18:45 關 5:04
7月1日~7月31日 開 18:46 關 5:13
8月1日~8月31日 開 18:29 關 5:28
9月1日~9月30日 開 17:58 關 5:40
10月1日~10月31日 開 17:27 關 5:52
11月1日~11月30日 開 17:06 關 6:10
12月1日~12月31日 開 17:07 關 6:31

每月15日取樣,資料來源中央氣象局

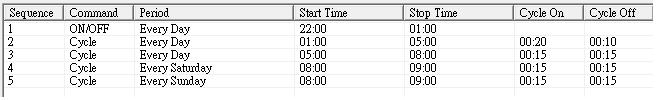

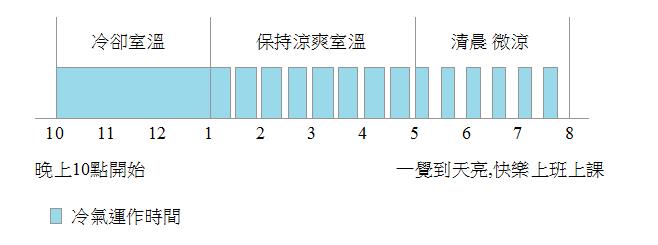

晚上睡覺冷氣舒眠省電功能---讓你一覺到天亮

先使用電腦透過USB將排程設定好

定時器自動遙控冷氣,從晚上10點開始,先開3小時冷卻室溫,
接下來1點至4點,開20分鐘,關10分鐘,保持涼爽室溫,
至清晨5點至8點,開15分鐘,關15分鐘,



如果沒有使用萬用定時器,冷氣要工作10小時
使用萬用定時器 3+(4*2/3)+3(1/2)=3+2.66+1.5=7.16 ---> 冷氣工作只有7.16小時
去掉冷氣啟動時的大電流3%,冷氣可省電25%
每天可省2度電,每度3元,一天2*3=6元,每月30*6=180元
每年使用四個月180*4=720元
萬用定時器設定好後不用管他,他會每天自動幫你省電費



星期六日可加開冷氣一小時,讓假日更能充分休息


一般冷氣舒眠功能常常會被熱醒,要冷氣舒適必須精確控制空調冷氣工作週期
每個房間狀況有所不同還有季節氣候,可自行調整時間長度

*Note*
紅外線複製訊號時 Copy-IR "開(Start)"與"關(Stop)"時請將溫度設低一點,避免定時器開啟冷氣時只有送風
單一行程可直接由面板按鍵設定,24h On/Off,24h Cycle,Week On/Off ,Week Cycle,Repeat Cycle更快速方便
紅外線控制冷氣開與關可同步繼電器1或繼電器2,可依使用狀況,利用面板按鍵快速切換,
例如:可先設定好繼電器1排程夏日使用,繼電器2排程春秋使用或下雨天使用





機房空調冷氣兩台交替使用,自動切換




機房空調使用雙機切換,不用改冷氣機板,不用傳統的電磁開關控制箱,
有斷電復歸功能,冷氣斷電後再復電,定時器會發送紅外線,恢復原來的狀態
安裝快速,先拆開冷氣外殼,從冷氣的機板接出220V電源給定時器,再固定紅外線訊號線即可

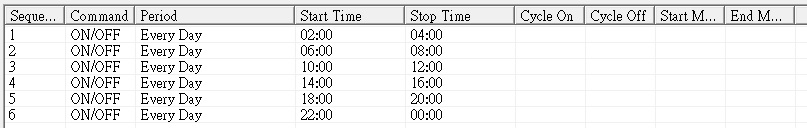

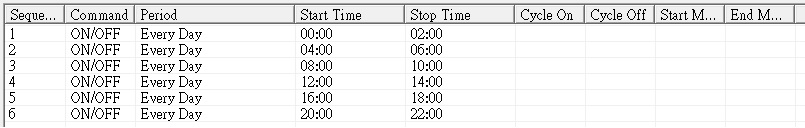

設定A定時器 00:00 開始,兩小時開,兩小時關


設定B定時器 02:00 開始,兩小時開,兩小時關



此冷氣切換系統必須使用兩台萬用定時器(A,B)
定頻或變頻冷氣都可使用

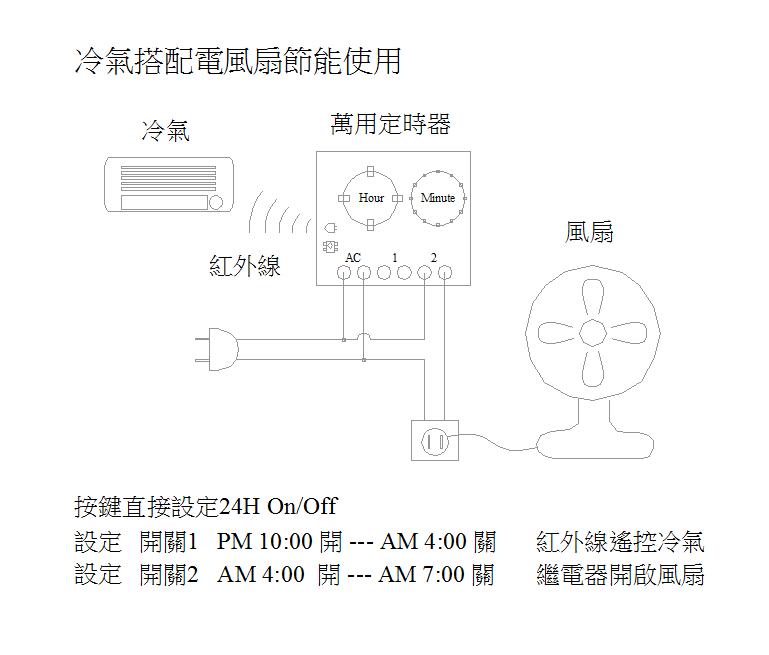

一個簡單的冷氣空調省電應用



當到了晚上睡眠時間時,由萬用定時器的紅外線打開冷氣涼爽室內溫度
至清晨時再將冷氣關閉同時使用"繼電器2"開啟電風扇循環室內空氣可有效節省電費

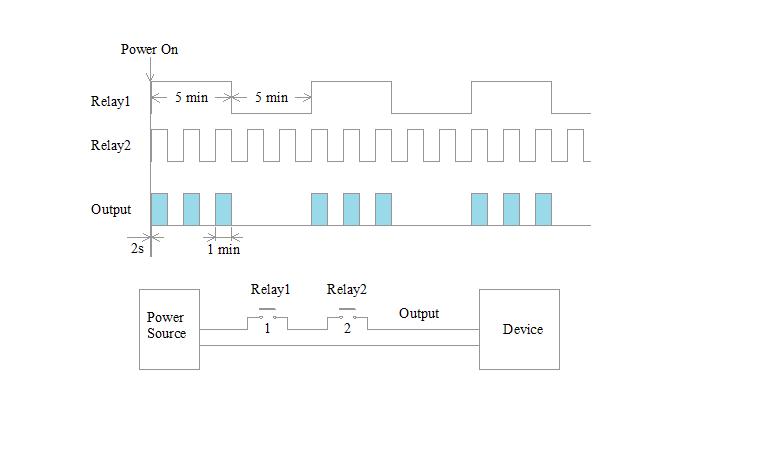

雙調計時器的應用 RepeatCycle(Twin Timer)


開1分鐘,停1分鐘,三次後休息五分鐘,繼續開1分鐘停1分鐘........
繼電器1設定 -> 開5分鐘,停5分鐘
繼電器2設定 -> 開1分鐘,停1分鐘
輸出 -> 串聯繼電器1和繼電器2

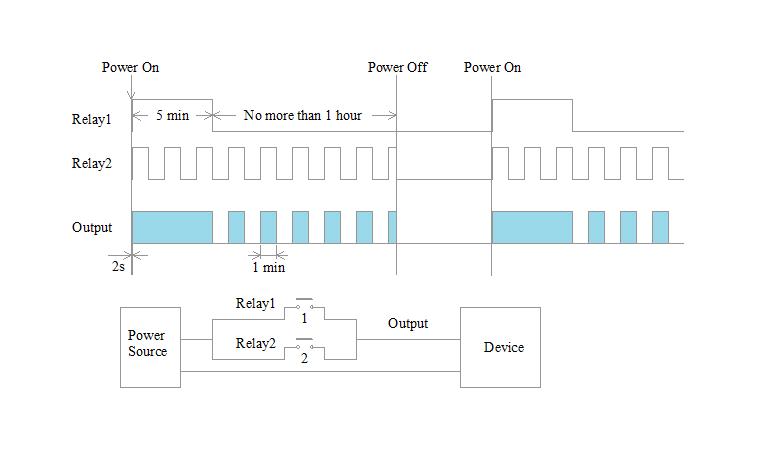

啟動需要五分鐘預熱機器,之後開一分鐘,關一分鐘,工作時間不超過一小時
繼電器1設定 -> 開5分鐘,停6小時
繼電器2設定 -> 開1分鐘,停1分鐘
輸出 -> 並聯繼電器1和繼電器2

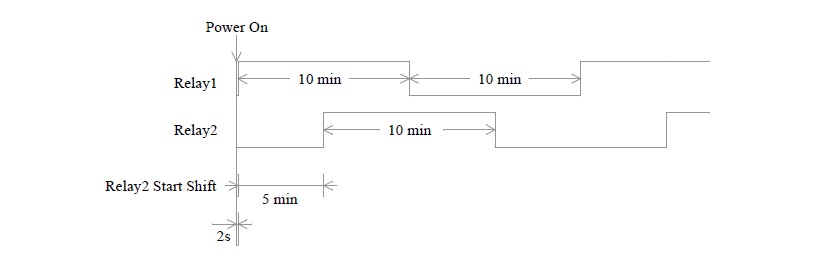

啟動時間不同步,繼電器1和繼電器2,錯開使用
繼電器1設定 -> 開10分鐘,停10分鐘
繼電器2設定 -> 開10分鐘,停10分鐘
繼電器2設定 -> 開始等待5分鐘
輸出 -> 繼電器1和繼電器2單獨輸出

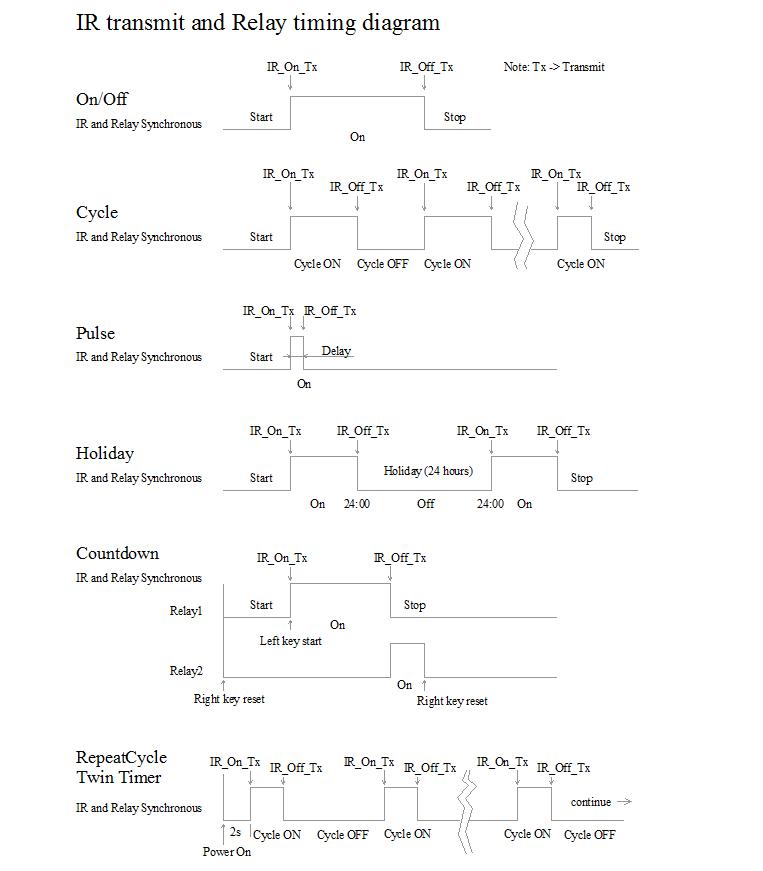

時序圖




到數計時 Countdown
開始 Start 輸出 Relay1 ON
結束 Stop 輸出 Relay1 Off,但是 Relay2 ON,直到 重置 Reset -> Relay1 and Relay2 Off
最小設定時間為1秒

雙調計時 Twin timer or RepeatCycle
通電就開始計時,沒有結束
最小設定時間為1秒

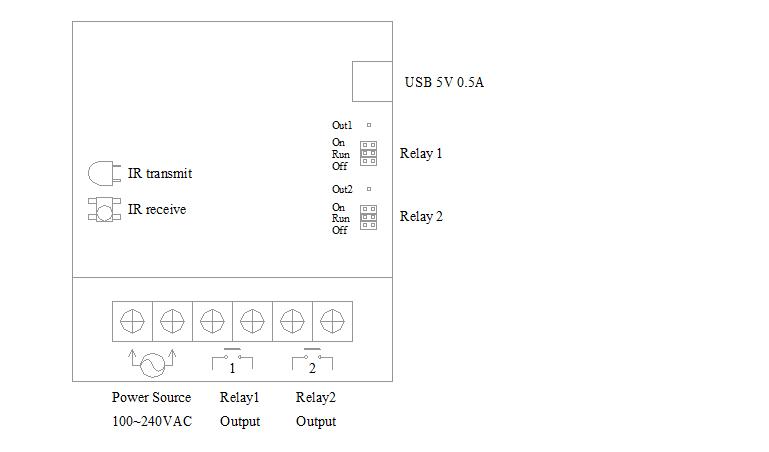

電源,繼電器輸出,手動操作,紅外線IR"發射","接收"配置圖







萬用定時器與一般定時器差異

功能\定時器	萬用定時器	一般定時器
定時範圍	全年,每月,星期,24小時	星期,24小時
定時功能	開關,循環,短脈衝,假日	開關
紅外線定時遙控	開和關	無
設定排程	100組	14組
溫度補正時鐘	有	無(會隨溫度影響時間誤差)
停電時間補償	3650天(10年)	7天
夏季時間調整	美國,歐洲,澳洲	無
電源	交換式電源	無變壓器電源
輸入電壓	100V~240VAC,DC5V	110V
繼電器	2組 16A/250V AC	1組 16A/250V AC
外殼	有防水,材質PC,耐溫-40℃至120℃度	無防水,材質ABS,耐溫-20℃至80℃度
特殊功能	倒數計時,雙調計時	無

MultiFunction Timer

Features

1. Yearly/Annual,Weekly,24H Timer
Command On/Off,Cycle,Pulse,Holiday

2. Learning IR remote control that can control air condition
IR code On and Off synchronize with Relay1 or Relay2

3. USB programmable events
Each Relay can be program for 50 events,total 100 event

4. TCXO Temperature compensated RTC(Real Time Clock),
+/- 7.5 second per month (from -15 to +60 degree C)

5. Battery backup time 10 years,Inside CR2032 Lithium battery

6. Include America,Europe,Australia Summer time adjustment and Season edit

7. Special function for Countdown and Repeat Cycle(Twin timer)

8. Supply voltage 100 to 240 VAC or DC 5V , 110V AC , 220V AC

9. 2-Relays 16A/250VAC

10.Dimension 90×115×55mm , Case Material:PC "Polycarbonate"


Application

Air Conditioner , TV
Advertising signs
